AutoCAD機械設計師養成(八之四)
課程介紹
學習如何使用表面符號及繪製剖視圖、輔助視圖及其應用,並將更有效率的整合工具選項板。 在剖視圖中,需注意其非對稱機件剖視之轉正,若有需要可進行多轉折剖視繪製,務必以通用性畫法完成清楚之視圖表現。 而輔助視圖是用以補足三視圖無法明白表現其正確外觀形狀時使用,其繪製過程有一定之困難度,故需注意其繪製方法。 至於繪製剖視圖,仍需搭配剖面線及割面線之符號,可事先將其繪製儲存於工具選項板中,以利繪製進行。
學習重點
利用投影繪製圖形的基礎,輔以剖視圖及輔助視圖,完成實務職場中會遇到較複雜之圖面繪製
熟悉CNS規範之符號繪製及使用
學會把現有之符號以選項板進行整合,將有助於在使用上之方便性
學習大綱
第一堂:尺度界線、尺度線、箭頭與指線
第二堂:尺度標註
第三堂:尺度安置方法
第四堂:公差標註、組合件、鍵與其他標註
第五堂:正投影視圖與尺度標註
軟體版本
2010
課程長度
143 分
適合對象
機械相關科系學生
學習過AutoCAD基本課程者
欲培養第二專業專長
對機械圖學有興趣者
授課講師
講師: 黃堃原
經歷:
在電腦教育的資歷逾11年獲選93年度巨匠電腦中區最佳專任講師。
獲獎經驗:
77年全國技藝競賽鉗工組第一名
93年度巨匠電腦中區最佳專任講師
專長:.個人:機械、業務行銷、花卉經營、中餐廚師 .電腦:AutoCAD、3DsMAX、平面設計、網頁 Office 系列
簡介:在電腦教育的資歷逾11年,擅長於3ds Max、AutoCAD、Office 系列、平面設計和網頁…等領域,並獲選93年度巨匠電腦中區最佳專任講師。曾任職於機械公司、電腦教學、業務行銷、花卉經營。
教學範例

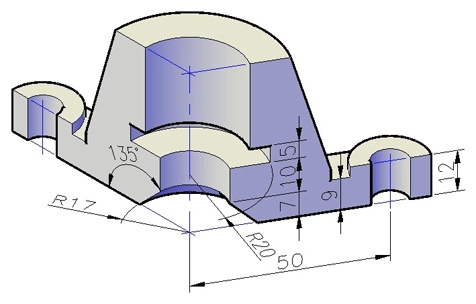

120°立體剖面圖

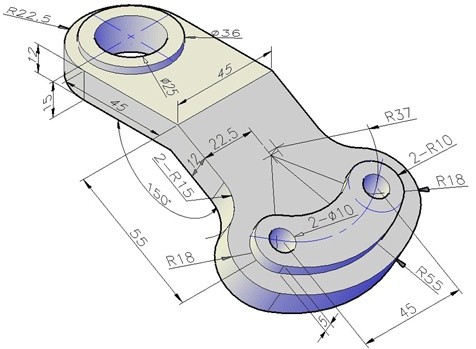

輔助視圖

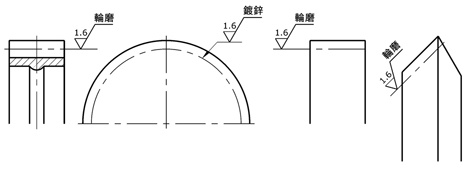

符號標註方法
範例成品
所需點數
500點
(點數卡學員適用,其它學習卡無需扣點)
