課程總覽
Courses
-CAD設計-
AutoCAD繪圖設計系列
課程名稱
試讀
上課
AutoCAD機械設計師養成(八之六)
課程介紹
完整繪製實際工作圖擺動台,其中包括零件圖各個所需視圖的判斷,學習各局部零件圖的繪製、標註與剖面線的用法,並配合CNS規範。在標註之過程中,更輔以圖層的新增、標註型式的新增及設定應用,完成各零件所需的視圖。最後再擷取各個零件圖的部份視圖,複製出所需要的部份,供組合圖使用,並修剪成所需的擺動台組合圖。
學習重點
認識機構的零件圖及組合圖,並熟悉其畫法
應用圖層、標註、圖塊屬性等均能應用在一圖中
學習大綱
第一堂:繪製零件1工作圖(上)
第二堂:繪製零件1工作圖(中)
第三堂:繪製零件1工作圖(下)
第四堂:零件2之各視圖繪製與標註
第五堂:零件3之各視圖繪製與標註
第六堂:繪製組合工作圖
軟體版本
2010
課程長度
146 分
適合對象
機械相關科系學生
學習過AutoCAD基本課程者
欲培養第二專業專長
對機械圖學有興趣者
授課講師
講師: 黃堃原
經歷:
在電腦教育的資歷逾11年獲選93年度巨匠電腦中區最佳專任講師。
獲獎經驗:
77年全國技藝競賽鉗工組第一名
93年度巨匠電腦中區最佳專任講師
專長:.個人:機械、業務行銷、花卉經營、中餐廚師 .電腦:AutoCAD、3DsMAX、平面設計、網頁 Office 系列
簡介:在電腦教育的資歷逾11年,擅長於3ds Max、AutoCAD、Office 系列、平面設計和網頁…等領域,並獲選93年度巨匠電腦中區最佳專任講師。曾任職於機械公司、電腦教學、業務行銷、花卉經營。
教學範例

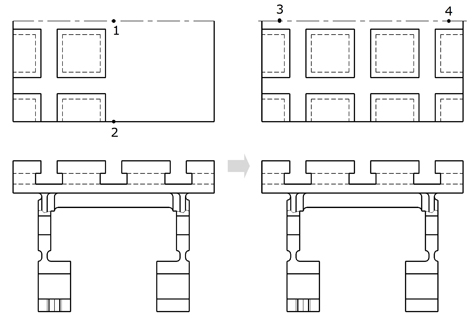

繪製右視圖
繪製上視圖

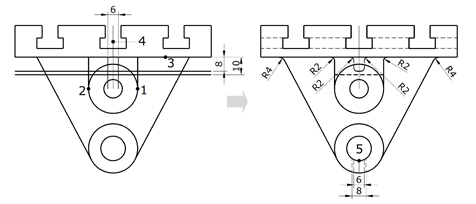

標註三視圖
範例成品
所需點數
500點
(點數卡學員適用,其它學習卡無需扣點)
可上本課程之學習卡
線上白金卡學苑
雙劍合璧學習卡(電腦+美語)
叱吒風雲3個月學習卡
三劍客學習卡
雙劍合璧學習卡(電腦+日語)
免費體驗
更多數位課程
電腦線上課程
12,000堂
我已閱讀並接受
個資保護聲明
